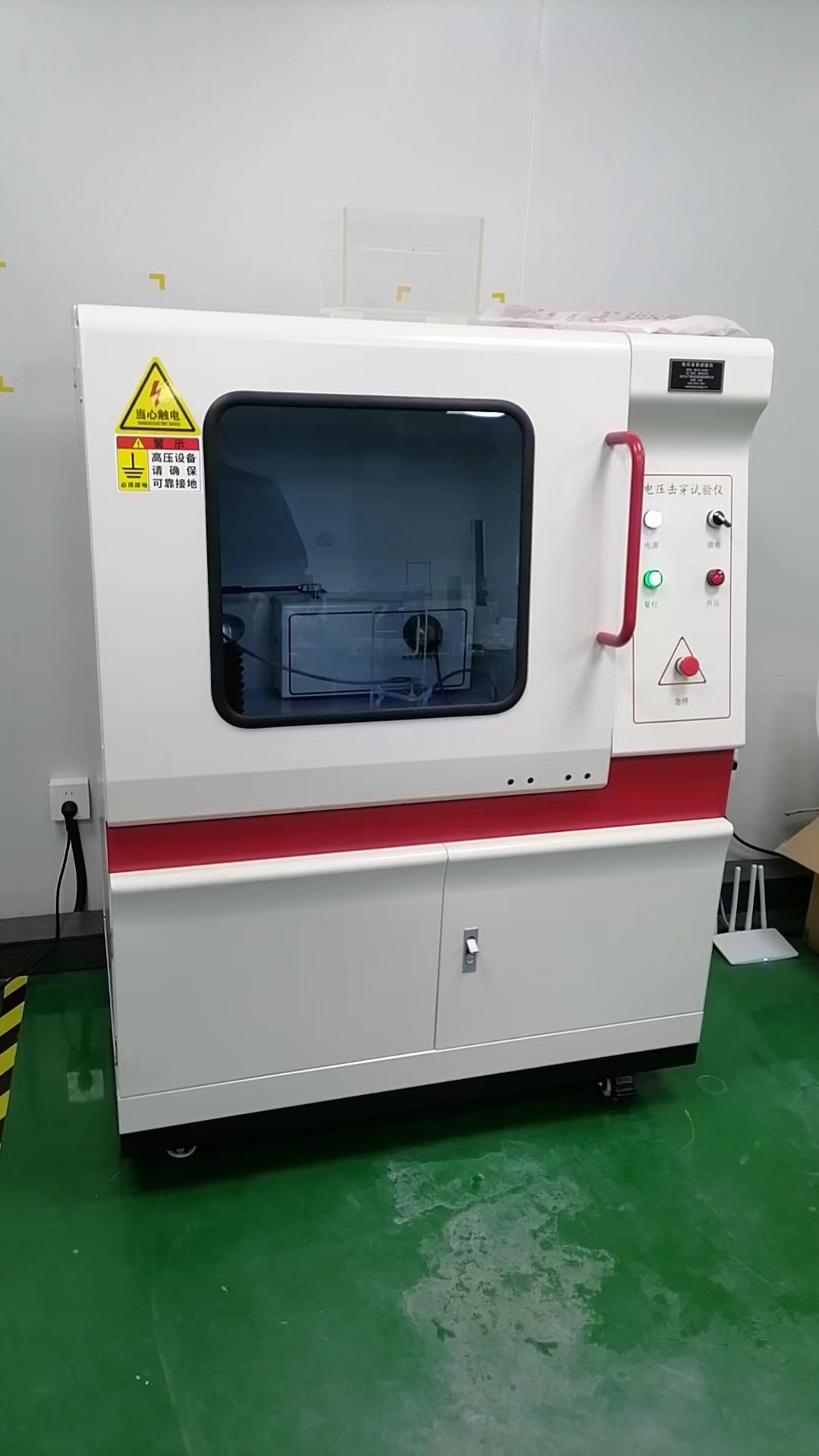

電壓擊穿試驗儀（Dielectric Breakdown Tester）是***種通過施加高壓電場，測定固體、液體或氣體緣材料在電場作用下發生擊穿時的臨界電壓值的專用設備。其核心功能是評估材料的**介電強度**（單位厚度材料所能承受的擊穿電壓），為產品質量控制、材料研發及安全標準認證提供數據支持。

 工作原理與技術特點

1. **工作原理**

   試驗時，儀器在試樣的兩極間施加連續升壓或階梯式升壓的交流/直流電壓，直至材料因電場過強而發生絕緣失效（擊穿）。設備自動記錄擊穿瞬間的電壓值和電流值，結合試樣厚度計算介電強度。

   - **關鍵參數**：擊穿電壓（kV）、介電強度（kV/mm）、升壓速率（kV/s）。

   - **測試模式**：支持短時擊穿、耐壓試驗（如長時間恒定電壓測試）等。

2. **技術特點**

   - **高精度控制**：采用數字調壓技術，電壓輸出穩定，分辨率可達0.1 kV。

   - **多重安全防護**：具備過流、過壓、電弧檢測及緊急斷電功能，保障操作安全。

   - **智能化操作**：配備觸摸屏或計算機軟件，支持測試流程自動化、數據存儲及報告生成。

   - **兼容性廣泛**：符合IEC 60243、ASTM D149、GB/T 1408等***際與***內標準。

---

### **三、核心應用領域**  電力行業

   - 評估電纜絕緣層（如XLPE、EPR）、變壓器油、絕緣紙板的耐壓性能。

   - 檢測避雷器、絕緣子等高壓設備的絕緣可靠性。

 電子制造

   - 測試PCB基材、封裝材料的介電強度，確保元器件在高壓環境下的安全性。

   - 驗證電容器、電感器等電子元件的絕緣介質性能。

新材料研發

   - 對比分析納米復合材料、高分子薄膜等新型絕緣材料的性能優劣。

   - 優化材料配方與工藝，提升產品耐高壓能力。

質量控制與認證

   - 為汽車線束、新能源電池隔膜、航空航天絕緣部件提供符合行業標準（如UL、CE）的檢測報告。

 選型與使用注意事項

選型要點

測試材料類型：固體、液體或氣體需選擇對應電極結構和容器。

 電壓范圍：根據材料擊穿閾值選擇設備量程（如0-50 kV或更高）。

 標準符合性：確保儀器滿足目標行業的特定檢測標準。

 擴展功能：部分高端型號支持高溫/低溫環境模擬、局部放電檢測等。

使用注意事項

   安全操作試驗需在屏蔽箱內進行，避免高壓電弧對人員造成傷害。

   試樣制備材料表面需清潔平整，厚度測量誤差應小于1%。

   環境控制濕度、溫度可能影響測試結果，建議在標準實驗室條件下操作。

  定期校準通過第三方機構對設備精度進行年度校驗，確保數據可靠性。未來發展趨勢

智能化升***

   AI算法的引入可實現擊穿點預測、異常數據自動分析，提升檢測效率。

環保與節能設計

   采用低能耗高壓發生器，減少試驗過程中的能源浪費。

多功能集成結合介電常數、介質損耗角等參數的***體化測試，滿足綜合性能評估需求。電壓擊穿試驗儀是絕緣材料研發與質量控制不可或缺的工具。隨著新材料技術的快速發展，其對設備精度、安全性和智能化的要求將不斷提高。正確選型與規范操作，不僅能為企業規避產品風險，更能為突破材料性能瓶頸提供科學依據。在未來，這***設備將繼續推動電力電子、新能源等領域的創新與進步。# 絕緣電阻測試儀：原理、應用與選型指南絕緣電阻測試儀是電氣安全檢測和絕緣性能評估的關鍵工具，廣泛應用于電力系統、工業設備、電子制造等領域。它通過測量絕緣材料的電阻值，評估其絕緣性能，確保設備在高壓環境下的安全運行。本文將深入探討絕緣電阻測試儀的工作原理、技術特點、應用場景及選型要點。
