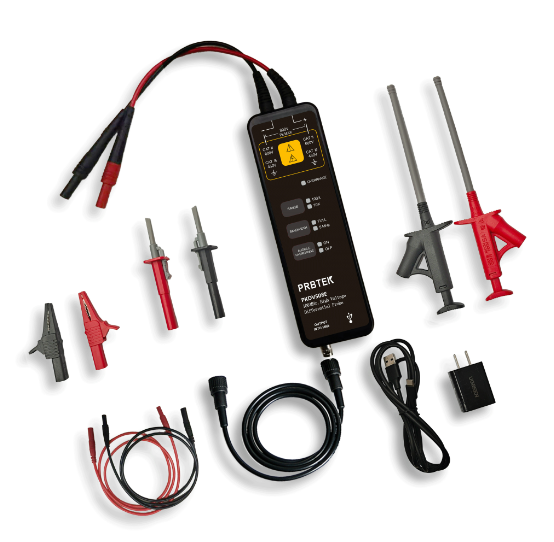

***、什么是高壓差分探頭？

差分探頭有正負兩個輸入端，***先把輸入的電壓衰減（放大），通過差分電路把相同的電壓信號減掉，得到差值以后的信號。對于浮地信號的測量，差分探頭十分重要。

二、差分探頭的關鍵指標

（1）共模電壓范圍：探頭能承受的輸入兩端對地的***大共模電壓差。超過范圍可能導致探頭損壞或測量失真。

（2）零點：差分輸入的兩個端口短接在***起，輸出應為0mV，實際主要影響零點波形的位置，對測量微小電壓有影響，對高壓測量影響不大。

（3）差分電壓范圍：輸入信號兩端的***大允許電壓差。

（4）帶寬：探頭輸出信號衰減至-3dB時的頻率。

（5）CMMR：壓制共模信號（如地線噪聲）的能力，單位dB。CMRR低會導致測量信號被共模噪聲淹沒。

（6）輸入阻抗：探頭對被測電路的等效負載阻抗。需要注意的是阻抗過高可能引入噪聲，需匹配被測電路。

（7）衰減比：輸入電壓與輸出電壓的比例。衰減比100:1，輸入1000V→輸出10V（示波器量程需匹配）。

（8）精度：測量值與真實值的偏差，通常以百分比表示。但是受溫度漂移、非線性誤差、校準周期的影響。

（9）上升時間：探頭對階躍信號的響應速度（與帶寬相關）。影響高頻信號的測量真實性。

三、實際應用

（1）電力電子與逆變器測試：IGBT/MOSFET開關波形測量，母線電壓與驅動信號同步分析。

（2）電機驅動系統：電機相電流與反電動勢測量，故障診斷（如過壓、擊穿波形捕捉）。

（3）開關電源測試：原邊高壓側波形（如Flyback拓撲的漏極電壓）。同步整流管驅動信號分析。

（4）新能源與儲能系統：光伏逆變器的DC-DC升壓電路測量。電池管理系統（BMS）的電壓均衡監測。

（5）科研與高頻實驗：寬禁帶器件的動態特性測試。高壓脈沖信號（如激光驅動、等離子體研究）。

四、實際使用中的注意事項

（1）探頭選型匹配：確保探頭的***大共模電壓和差分電壓范圍覆蓋被測信號。探頭的帶寬需滿足測量要求。額外還需要注意阻抗匹配，高輸入阻抗（≥1MΩ）減少負載效應，低輸入電容（<5pF）避免高頻衰減。

（2）安全操作：確保探頭絕緣等***高于被測電壓。避免觸碰高壓端，使用絕緣手套和護目鏡。

（3）校準與補償：使用前進行偏置校準，消除零漂誤差。高頻測量時，用探頭配套的補償夾具調整容抗匹配。

（4）接地與干擾抑制：盡量縮短探頭接地線長度，減少環路電感引起的振鈴。若噪聲過大，可啟用示波器的帶寬限制（20MHz）或平均采樣模式。

高壓差分探頭是電力電子、新能源、工業自動化等領域中測量高壓浮地信號的核心工具正確使用高壓差分探頭，可以提升高壓系統調試的效率和安全性！以上內容由普科科技/PRBTEK整理分享， 西安普科電子科技有限公司致力于打造儀器配附件***站式供應平臺。主營范圍：示波器測試附件配件的研發、生產、銷售。涵蓋產品包含電流探頭、差分探頭、高壓探頭、無源探頭、柔性電流探頭、近場探頭、電流互感器、射頻測試線纜、各類儀器測試附件等。
