產品介紹
如需上海衡意公司的(進口小口徑籠式單座調節閥)技術參數資料，請來電索取 德***洛克進口小口徑籠式單座調節閥,
、進口小口徑籠式單座調節閥描述：

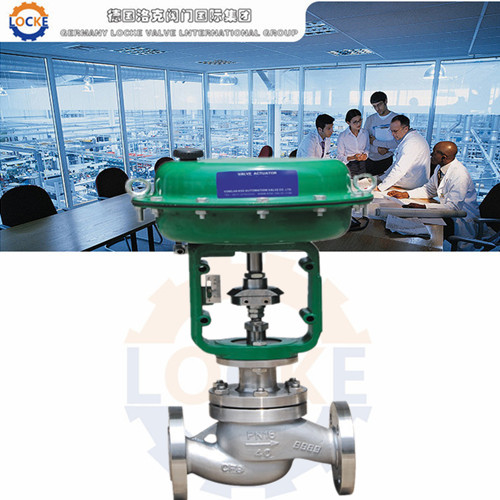

德***《LOCKE》洛克--進口小口徑籠式單座調節閥
是 種高性能的調節閥，適用于液體壓差超過3MPa的中壓場合，堅固的閥芯和套筒可防止液體發生閃蒸和空化。閥結構緊湊,有呈S流線型的通道,使其壓降損失小,流量大,可調范圍廣。調節閥配用LOCKE多彈簧薄膜執行機構，其結構緊湊，輸出力大。調節閥的泄漏量符合ANSIB16.104標準。
| 產品名稱 |
進口小口徑籠式單座調節閥 |
產品型號 |
LOCKE |
| 產品品牌 |
德***《LOCKE》洛克 |
產品包裝 |
木箱 |
| 驅動方式 |
氣動 |
公稱通徑 |
DN15～DN25 |
| 連接方式 |
法蘭、螺紋、焊接 |
公稱壓力 |
1.6～6.4Mpa ≤1000PSI |
| 結構形式 |
直通式 |
適用溫度 |
-196℃～566℃ |
| 閥體材質 |
鑄鋼、不銹鋼 |
制造標準 |
德***洛克原廠標準 |
| 適用介質 |
氣體、液體及蒸汽等。 |
| 應用場合 |
電站、冶金、建筑、鍋爐、設備、管道、熱能、空調、消防、給排水、水處理、石油化工、造紙印刷廠。 |
| 產品報價 |
面議，電議（歡迎來電咨詢 021-51870709） |
| 產品產地 |
德*** |
| 生產廠*** |
德***洛克閥門***際集團 |
| 指定代理 |
上海衡意流體控制（中*** 代理商及上海辦事處） |
二、進口小口徑籠式單座調節閥技術參數：
型 式 直通單座套筒式鑄造球型閥
公稱通徑 15、20、25mm
公稱壓力 ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa
連接型式 法蘭連接 FF、RF、RJ、LG、MFM
法蘭標準 JIS B2201-1984、JB/T79.1-94(PN1.6MPa)、JB/T79.2-94(PN4.0、6.4MPa)、
ANSI B16.5-1981、HG20594-97、HG20618-97等
焊接連接 嵌接焊SW
材料 鑄鋼(ZG230-450)、
鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)鈦等
上閥蓋 常溫型(P) 0~+230℃
伸長I型(EI -45~-17℃、 +230~+566 ℃
伸長II型(EII) -100~-45℃
伸長III型(EIII) -196~-100℃
注：工作溫度不準超過各種材料的允許范圍。
壓蓋型式 螺栓壓緊式
填 料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料 閥內組件：
閥芯型式 單座套筒式柱塞型閥芯
流量特性 等百分比特性(%CC)和線性特性(LCC)
套筒型式 分離式套筒
材 料 不銹鋼(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、
不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等 執行機構參數：
型 式 LOCKE多彈簧薄膜執行機構
膜片材料 乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
彈簧范圍 20~100、80~240KPa
供氣壓力 140~400KPa
氣源接口 RC1/4"
環境溫度 -30~+70℃
作用型式 用正作用或反作用執行機構實現閥的氣-關式或氣-開式
附 件 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 Cv值和行程
額定 Cv 值 0.01 0.04 0.1 0.16 0.25 0.4 0.63 1.0 1.6 2.5 4.0
流量
特性 金屬
閥座 等百分比(%CF) - - - - ○ ○ ○ ○ ○ ○ ○
線性(LCF) ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
額定行程 14.3
公稱通徑 20、25
閥體
型 式：直通單座鑄造球型閥
公稱通徑：20、25mm
公稱壓力：ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa
密 封 面：FF、RF、RJ、LG、MFM
法蘭標準：JIS、JB、ANSI、HG等
焊接連接：嵌接焊SW
材 料：鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16）鈦等
上 閥 蓋：常溫型P -17~+230℃；伸長I型EI -45~+566℃；伸長I型EI -45~-196℃ （注：工作溫度不準超過各種材料的允許范圍）
壓蓋型式：螺栓壓緊式
填 料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
閥內組件
閥芯型式：單座套筒式柱塞型閥芯
流量特性：等百分比特性（%CC）和線性特性（LCC）
套筒型式：分離式套筒
材 料：不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金、鈦和其它耐腐蝕合金等
執行機構
型 式：LOCKE多彈簧薄膜執行機構
膜片材料：乙 橡膠夾尼龍布、丁 橡膠夾尼龍布
彈簧范圍：20~100、80~240KPa
供氣壓力：140~400KPa
氣源接口：RC1/4"
環境溫度：-30~+70℃
閥作用方式
用正作用或反作用執行機構實現閥的氣-關式或氣-開式
附件
定位器（HEP型、YT1000型）、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
