、概述
LFX型旋翼型蒸汽流量計，是測量蒸汽累積質量流量的的專用儀表，具有機械式和智能式兩種結構型式；通過指示器表盤（機械式）或液晶顯示屏（智能式）現場顯示，精確的讀出流過該表的全部蒸汽的質量，也可輸出脈沖信號，同時具有手動壓力補償或自動溫度補償功能。由于該流量計結構簡單，價位適中，測量范圍度寬，廣泛適用于石油、化工、紡織、供熱等部門需要蒸汽流量計量的場合，洗滌行業專用流量計。
二、工作原理

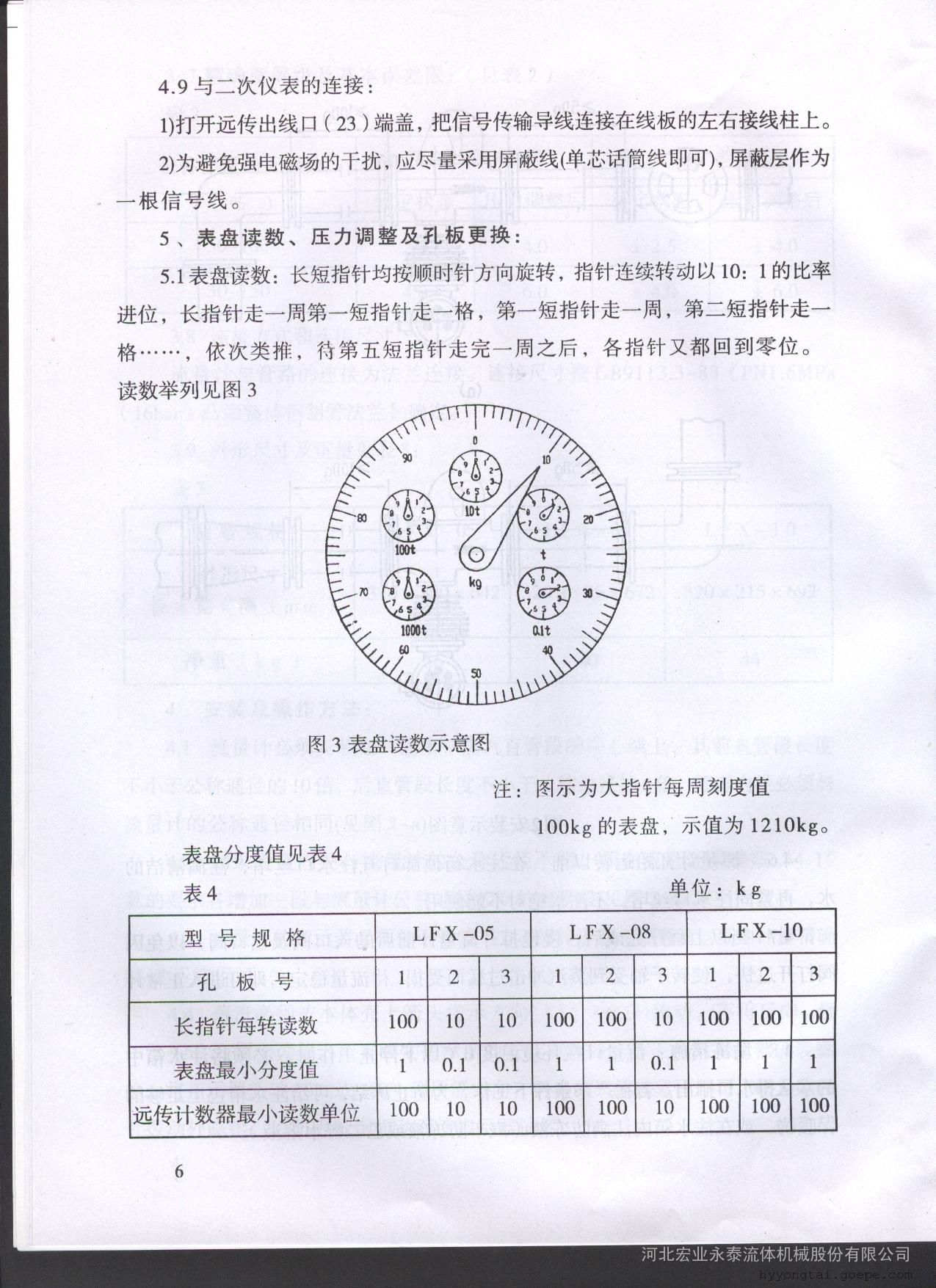

被測蒸汽流經流量計本體時由孔板節流，在前后壓差的作用下， 部分蒸汽通過噴嘴進入分流管噴嘴形成的射流推動轉子軸以上端的翼輪旋轉，轉子軸下端有兩阻尼葉片在注滿阻尼液的阻尼室中作阻尼轉動，使翼輪能充分吸收射流的動能。翼輪的旋轉力矩與阻尼力矩相平衡時，翼輪的轉速與流經流量計被測蒸汽的質量流量成正比，通過修正，分度，由指示器表盤反映出累積蒸汽的實際流量。蒸汽流量計主要由節流體，阻尼器和指示器三大部件組成，是 種差壓 分流原理式儀表，被測介質蒸汽進人流量計節流體后， 部分通過主管道節流孔板， 部分經分流管流經噴嘴，射流到葉輪上，對葉輪形成轉矩，使葉輪帶動轉子軸旋轉，在轉子軸的下部裝有阻尼葉片，安裝在注滿阻尼液的阻尼室中，使葉輪轉動受到制約，所以它的轉速比蒸汽的噴速慢得多，因此，葉輪能有效地吸收蒸汽噴速的功能，使它的旋轉速度與蒸汽噴射造成的轉矩及阻尼力矩相對應，并形成 確定量的關系，葉輪轉速與流量成正比。
三、主要參數及性能指標
1、測量介質 飽和蒸汽、微過熱蒸汽
（過熱度≤20℃）
2、公稱通徑 02; 05; 08; 10;
3、*高工作溫度 183℃(02)
240℃(05; 08; 10);
4、環境溫度 僅對智能式要求0℃～55℃
（超此溫度特殊訂貨）
5、使用壓力范圍 0.03-1.0 MPa(02)
0.05-1.6 MPa(05; 08; 10);
6、安裝方式 水平安裝
7、密度補償方式 機械式為手動壓力補償；智能式為自動溫度補償。
表1 流量范圍（LFX-02） 單位：kg/h
|
蒸汽壓力
（表壓）Mp
|
分流噴嘴號
|
|
3
|
2
|
1
|
|
0.03
|
7.5~25
|
15~50
|
30~100
|
|
0.05
|
8~27
|
16~53
|
32~105
|
|
0.1
|
9~30
|
18~60
|
36~120
|
|
0.2
|
11~36
|
22~72
|
43~145
|
|
0.3
|
12~41
|
25~83
|
50~165
|
|
0.4
|
14~46
|
27~92
|
55~183
|
|
0.5
|
15~50
|
30~100
|
60~200
|
|
0.6
|
16~54
|
32~107
|
64~215
|
|
0.7
|
17~57
|
34~115
|
69~229
|
|
0.8
|
18~61
|
36~121
|
73~242
|
|
0.9
|
19~64
|
38~127
|
74~255
|
|
1.0
|
20~67
|
40~133
|
80~265
|
表2 公稱流量 單位：kg/h
|
蒸汽壓力
（表壓）Mp
|
各種規格流量計裝配各孔板時的公稱流量
|
|
LFX-05
|
LFX-08
|
LFX-10
|
|
1
|
2
|
3
|
1
|
2
|
3
|
1
|
2
|
3
|
|
0.05
|
660
|
265
|
133
|
1325
|
660
|
265
|
2650
|
1325
|
660
|
|
0.1
|
750
|
300
|
150
|
1500
|
750
|
300
|
3000
|
1500
|
750
|
|
0.2
|
915
|
366
|
183
|
1830
|
915
|
366
|
3660
|
1830
|
915
|
|
0.3
|
1050
|
420
|
210
|
2100
|
1050
|
420
|
4200
|
2100
|
1050
|
|
0.4
|
1165
|
466
|
233
|
2330
|
1165
|
466
|
1600
|
2330
|
1165
|
|
0.5
|
1270
|
508
|
254
|
2540
|
1270
|
508
|
5080
|
2540
|
1270
|
|
0.6
|
1365
|
547
|
273
|
2730
|
1365
|
547
|
5470
|
2730
|
1365
|
|
0.7
|
1450
|
576
|
290
|
2900
|
1450
|
576
|
5760
|
2900
|
1450
|
|
0.8
|
1540
|
615
|
315
|
3150
|
1540
|
615
|
6150
|
3150
|
1540
|
|
0.9
|
1620
|
648
|
324
|
3240
|
1620
|
648
|
6480
|
3240
|
1620
|
|
1.0
|
1695
|
677
|
339
|
3350
|
1695
|
677
|
6770
|
3390
|
1695
|
|
1.1
|
1760
|
706
|
353
|
3525
|
1760
|
706
|
7060
|
3525
|
1760
|
|
1.2
|
1835
|
733
|
367
|
3670
|
1835
|
733
|
7330
|
3670
|
1835
|
|
1.3
|
1900
|
760
|
380
|
3800
|
1900
|
760
|
7600
|
3800
|
1900
|
|
1.4
|
1965
|
785
|
393
|
3930
|
1965
|
785
|
7850
|
3930
|
1965
|
|
1.5
|
2015
|
815
|
403
|
4030
|
2015
|
810
|
8100
|
4030
|
2015
|
|
1.6
|
2090
|
830
|
418
|
4175
|
2090
|
835
|
8350
|
4175
|
2090
|
(1) Φ25mm的流量范圍見表1
流量計可抗拒突然流過流量上限200%的蒸汽流量,其測量性能不會變壞。
（2） Φ50mm; Φ80mm; Φ100mm流量計的公稱流量見表2
Φ50mm; Φ80mm; Φ100mm流量計的流量范圍為公稱流量的30%-150%
流量計可抗拒突然流過公稱流量200%的蒸汽流量，其測量性能不會變壞，為長時間保證計量的精確度，推薦其常用流量應保持在公稱流量的50%-***。
流量計的精度等
| |
機械式 |
智能式 |
| 標定狀態 |
壓力調整后 |
| 50%-*** |
2.5 |
4.0 |
2.5 |
| 30%-150% |
4.0 |
6.0 |
安裝注意事項：<1>流量計與管路的連接為法蘭連接。法蘭規格執行GB4216.5-84《管路附件法蘭類型》。
<2>流量計必須安裝在 段水平直管線上，其指示器必須位于管線 之下，前后直段管長度不少與示意圖標注的要求。另外蒸汽必須按本體殼上箭頭指示方向流入。
蒸汽流量計安裝注意事項
、對直管段的要求:
1、 流量計必須水平安裝在管道上(管道傾斜在50以內),安裝時流量計軸線應與管道軸線同心,流向要 致.
2、 流量計上游管道長度應有不小于10D的等徑直管段,如果安裝場所充許建議上游直管段為20D、下游為5D.
二、對配管的要求:
流量計安裝點的上下游配管的內徑與流量計內徑相同.
三、 對旁通管的要求:
為了保證流量計檢修時不影響介質的正常使用,在流量計的前后管道上應安裝切斷閥(截止閥),同時應設置旁通管道.流量控制閥要安裝在流量計的下游,流量計使用時上游所裝的截止閥必須全開,避免上游部分的流體產生不穩流現象.
四、對外部環境的要求:
流量計安裝在室內,必須要安裝在室外時, 定要采用防曬、防雨.防雷措施,以免影響使用壽命.
五、安裝場所:
流量計應安裝在便于維修,無強電磁干擾與熱輻射的場所
六、對安裝焊接的要求:
1、用戶另配 對標準法蘭焊在前后管道上.不允許帶流量計焊接!
2、安裝流量計前應清理管道內雜物:碎片、焊渣、石塊、粉塵等推薦在上游安裝5微米篩孔的過濾器用于阻擋液滴和沙粒.用等徑的管道(或旁通管)代替流量計進行吹掃管道.以確保在使用過程中流量計不受損壞.
3、安裝流量計時,法蘭間的密封墊片不能凹入管道內,以防止干擾正常的流量測量.
七、流量計接地的要求:
流量計應可靠接地,不能與強電系統地線共用.
