ZC-204A變壓器短路阻抗測試儀短路阻抗實驗

價  格:詢價

產  地:湖北 武漢市更新時間:2025-02-11 11:32

品  牌:其他型  號:

狀  態:正常點擊量:2455

400-006-7520
聯系我時,請說明是在上海非利加實業有限公司上看到的,謝謝!

上海非利加實業有限公司

聯 系 人: 上海非利加實業有限公司

電   話: 400-006-7520

傳   真: 400-006-7520

配送方式: 上海自提或三方快遞

聯系我時請說在上海非利加實業有限公司上看到的,謝謝!




產品參數


產品介紹

 低電壓短路阻抗試驗是鑒定運行中變壓器受到短路電流的沖擊,或變壓器在運輸和安裝時受到機械力撞擊后,檢查其繞組是否變形的 直接方法, 它對于判斷變壓器能否投入運行具有重要的意義,也是判斷變壓器是否要求進行解體檢查的依據之 。



1、短路阻抗試驗

按后面的接線圖正確連接調壓器、本測試儀、被試變壓器,在給調壓器通電之前確保調壓器的滑動觸頭處于零位。

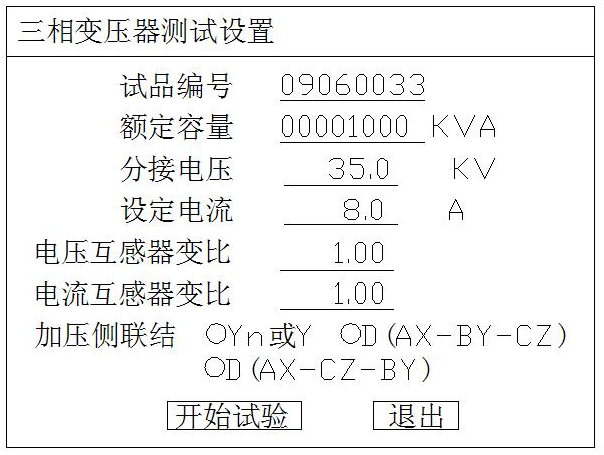

圖3 三相變壓器參數設置界面

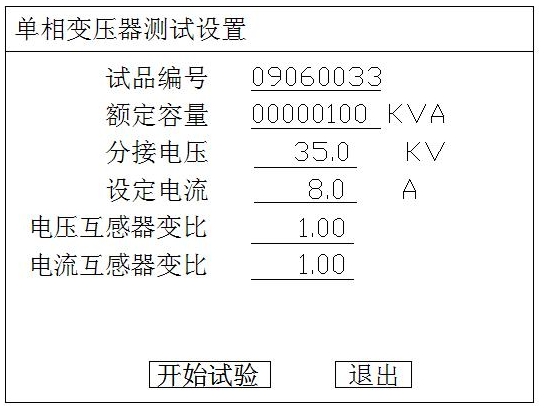

圖4 單相變壓器參數設置界面
在主界面中選擇三相變壓器將進入圖3三相變壓器參數設置界面,在主界面中選擇單相變壓器講進入圖4單相變壓器參數設置界面,參數設置界面的參數意義如下:
試品編號:被試變壓器編號,該編號打印輸出,便于記錄管理;
額定容量:指變壓器的標稱容量;
分接電壓:是指加壓繞組所在的分接電壓;
設定電流:是指預備在該電流點記錄結果,在升壓測試時,當電流接近該設定電流時,儀器提示“接近設定電流”,同時蜂鳴器開始報警,此時應緩慢升壓或鎖定結果。
電壓互感器變比是指外接電壓互感器的變比;
電流互感器變比是指外接電流互感器的變比;
加壓側聯結:三相變壓器施加電壓側的聯結組方式,變壓器的銘牌上標注有該信息。
其中額定容量,分接電壓為必須準確設置項,對于三相變壓器也必須正確設置被試變壓器的聯結組方式。
參數設置完成后,按開始試驗將進入實時測量模式,圖5與圖6分別為三相變壓器與單相變壓器的試驗測量界面。

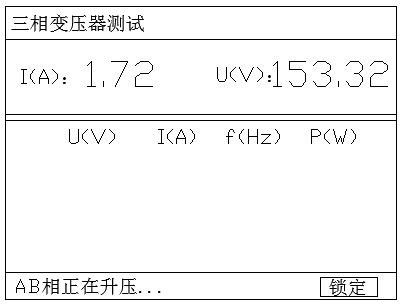

圖5  三相變壓器測試界面

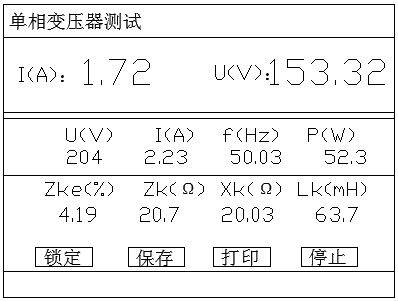

圖6 單相變壓器測試界面
在此測試狀態下開始用調壓器加壓,測試界面的上半部分實時顯示當前的電壓、電流值,當電流接近設定的試驗電流時應放慢調壓速度,達到預定電流后長按OK鍵鎖定當前結果,此時屏幕下放提示“正在測量…”,在此期間請不要調節調壓器輸出。測量結束后屏幕下方將顯示記錄的電壓、電流、頻率、功率值,同時屏幕下方提示新的測試相。

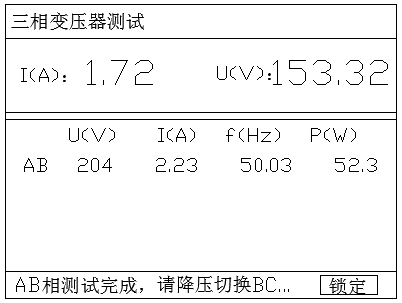

圖7 切換相界面
對于三相變壓器,需要分別對AB、BC、CA繞組進行測量并記錄三次的測量結果,例如當AB相結果鎖定測試完成后會顯示如圖7所示的切換相的提示,此時應降壓然后根據接線圖連接BC相,繼續升壓測試,三次測量盡可能使施加的電流 致。三次測量中儀器不能關機、不能退出三相測試界面,當改變被試變壓器的接線時,試驗用的調壓器應歸零。屏幕的下方提示有當前儀器測試的相。當 后 向測試完成后會顯示如圖8所示的測量完成提示,然后應當降壓當電壓降到安全電壓后 起會自動顯示如圖9所示的測試結果界面。


注意:。對于三相變壓器需要三次測量,按接線圖依次對被試變壓器的AB相、BC相、CA相進行測量。測量AB相完成后,應將調壓器歸零,有條件的話 好斷開調壓器的輸入電源開關,然后更改測試線路對BC相進行測量。



圖8 測試完成界面提示
三相變壓器的三相測量完成后,儀器自動顯示計算后的短路阻抗測量結果,如圖9。

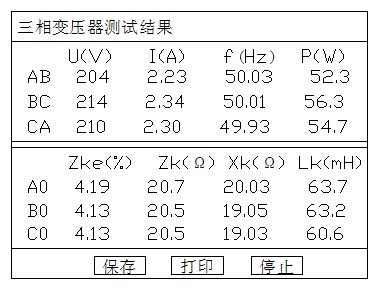

圖9 阻抗測試結果界面
在測試結果界面中(單相結果見圖6,三相結果見圖9):U(V)為記錄的試驗電壓,單位V;I(A)為記錄的試驗電流,單位為A;f(Hz)為記錄的試驗頻率,單位為Hz;P(W)為記錄的實測功率,單位為W;Zke(%)為折算到額定電流時的短路阻抗電壓百分比;Zk(Ω)為各相的短路阻抗,單位為Ω;Xk(Ω)為各相的電抗,單位為Ω;Lk(mH)為各相的漏電感,單位mH。
