超聲波測量
行程時間原理

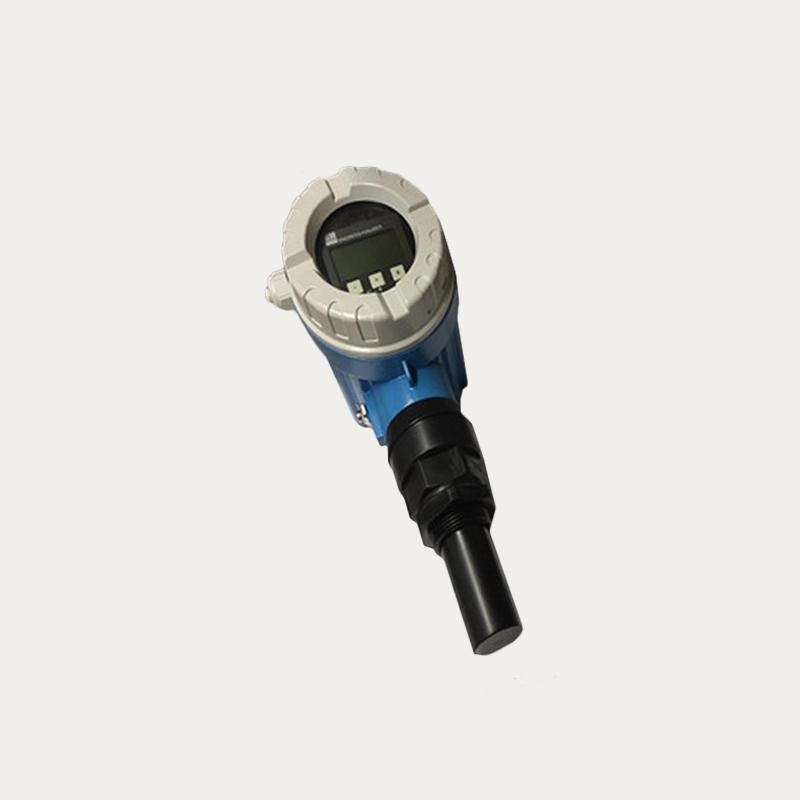

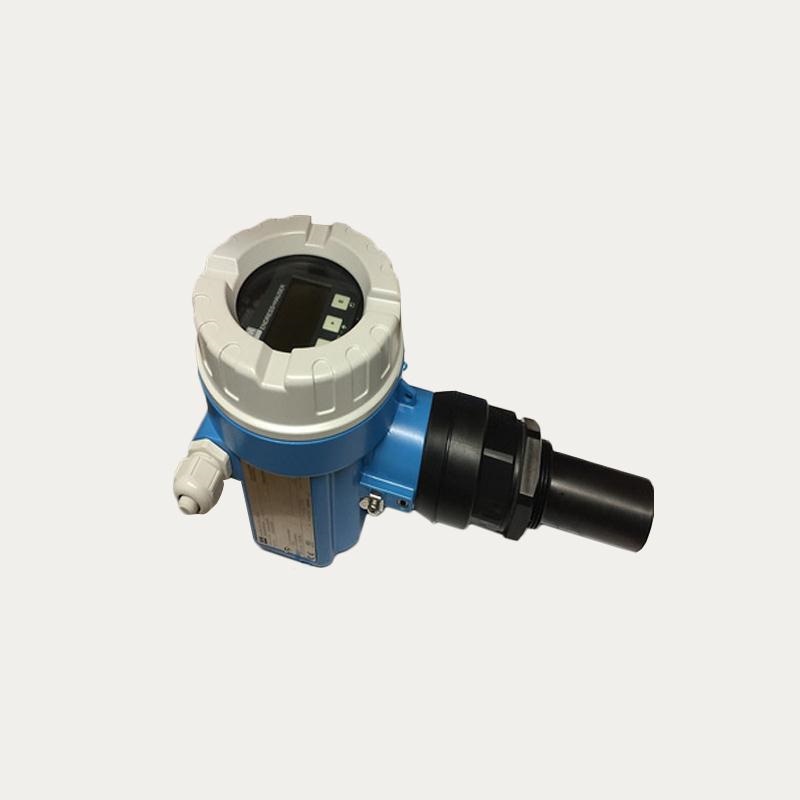

Prosonic FMU40
超聲波液位計FMU40-ARB2A2德***E+H是***款經濟型物位測量?jī)x，運用范圍廣，適用于復雜工況下的液體和固體散料的物位測量，測量范圍可達5m。Prosonic FMU40適用于液體、漿料和固體塊料的非接觸物位測量以及明渠或測量堰的流量測量。兩線制或四線制的***體化變送器可用于儲存罐、攪拌機、料倉和傳送帶等復雜工況。現場包絡線顯示可用于簡單的儀表故障診斷。
超聲波液位計FMU40-ARB2A2德***E+H優勢
四行純文本顯示，菜單引導式現場操作，快速簡單地進行儀表調試，7種語言可選
現場包絡線顯示，完成簡單的儀表故障診斷
提供FieldCare操作軟件，用戶可以方便地對儀表進行遠程操作、故障診斷和測量點文件編制
適用于爆炸危險區域(氣體-Ex, 粉塵-Ex)
線性化功能（***多32點）可將測量值轉換成任意單位到的長度、體積或流量
內置溫度傳感器，自動校正受溫度影響的聲速
可選遠程顯示和操作（與變送器的***大安裝間距可達20m(66ft)）
超聲波液位計FMU40-ARB2A2德***E+H應用領域
適用于液體、漿料、淤泥和固體塊料的連續非接觸式物位測量；明渠和測量堰的流量測量；系統集成：HART(標準），4…20mA, PROFIBUS PA, FF基金會現場總線；***大測量范圍：液體：5m 固體：2m。其它測量范圍：FMU41: 液體8m，固體：3.5m；FMU42：液體：10m，固體：5m； FMU43: 液體：15m，固體：7m；FMU44: 液體20m，固體：10m
超聲波液位計FMU40-ARB2A2特征和規格
液體
測量原理 | 超聲波物位儀 |
產品標題 | ***體化超聲波測量?jī)x，低成本
|
***大測量誤差 | 低測量精度
|
測量范圍 | 無限制（量程：0,25…5m）
|
***大過程壓力 | 大氣壓
|
介質溫度范圍 | -40 ... 80℃
|
防護等*** | IP68
|
輸出 | 4...20mA(Hart)，PA，基金會現場總線
|
輸入 | 兩線制16-36V DC；四線制16-36V DC，90-253V AC 50/60Hz
|
數字式通信 | PROFIBUS PA，基金會現場總線
|
危險區認證 | ATEX、FM、CSA
|
E+H超聲波液位計FMU40-ARB2A2
連續料位測量
測量原理 | 超聲波物位儀 |
特點/應用 | 緊湊型超聲波變送器
|
電源/通信 | 兩/四線制 (HART), PROFIBUS PA, 基金會現場總線
|
測量精度 | ± 2 mm或量程1的± 0,2 %
|
環境溫度 | -40…+80℃（176℉）
|
過程溫度 | -40... 80℃
|
過程壓力（絕壓）/***大過壓限定值 | 0.7 bar ... 3 bar abs
|
主要接液部件 | PVDF
|
過程連接 | "G / NPT 1 1/2"
|
盲區距離 | 0.25 m
|
***大測量距離 | 2 m
|
通信 | 4 ... 20 mA HART，PROFIBUS PA，基金會現場總線
|
證書/認證 | ATEX，F(xiàn)M，CSA
|
應用限制 | 請注意量程圖 |
E+H超聲波液位計FMU40-ARB2A2
連續液位測量
測量原理 | 超聲波物位儀 |
特點/應用 | ***體化超聲波變送器
|
電源/通信 | 兩/四線制 (HART), PROFIBUS PA, 基金會現場總線
|
測量精度 | ± 2 mm或設定量程的± 0.2 %
|
環境溫度 | -40 ... 80℃（-40 ... 176℃）
|
過程溫度 | -40…80℃（-40…176℃）
|
過程壓力（絕壓）/***大過壓限定值 | 0.7 bar ... 3 bar abs (10 psi ... 44 psi)
|
主要接液部件 | PVDF
|
過程連接 | "G / NPT 1 1/2"
|
盲區距離 | 0.25 m (0.8 ft)
|
***大測量距離 | 5 m (16 ft)
|
通信 | 4 ... 20 mA HART，PROFIBUS PA，基金會現場總線
|
證書/認證 | ATEX，F(xiàn)M，CSA
|
應用限制 | 出現故障時，請檢查導波管；有厚泡沫層/大氣泡時，請使用更高等***的探頭測量；存在強粘附/冷凝時，請咨詢Endress+Hauser；注意量程范圍圖 |
不管你是在購買還是使用超聲波液位計FMU40-ARB2A2過程中有任何的問題，歡迎咨詢。
