產品介紹

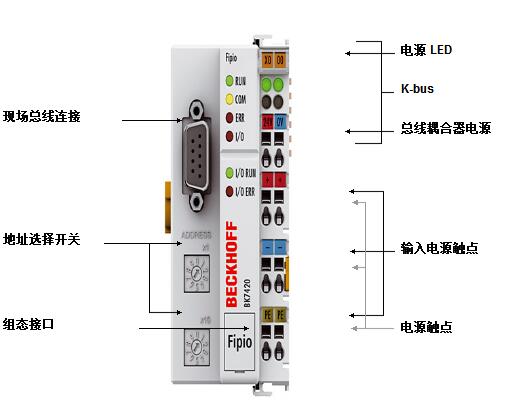

BK7420 | Fipio “經濟增強型” 總線耦合器
BK7420 總線耦合器用于連接 Fipio 總線系統和模塊化、可擴展的電子端子排。 個節點由 個總線耦合器、1- 64 個任意數量的端子模塊（通過 K-bus 擴展可達 255 個端子模塊）組成?？偩€耦合器自動識別所連接的端子模塊，并激活相關的傳輸協議。.
TFipio 現場總線符合 WorldFIP 標準；通過 Schneider Alliances合作伙伴程序?qū)ν忾_放。對于電氣連接，每個網段 般可連接 32 個通訊設備；若使用中繼器，則 多可連接 4 個網段。其地址通過兩個十六進制地址選擇開關來設置。該總線耦合器的 大通訊波特率為1 Mbaud。總線耦合器能夠自動檢測波特率。現場總線通過 個 9 針 D-sub 接口來連接。
對模擬量 I/O、位置測量等復雜信號的處理
總線耦合器 BK7420 可連接所有總線端子模塊。就用戶而言，模擬量輸入/輸出信號的處理方式與其它種類信號的處理方式?jīng)]有什么區別?？刂破鬟^程映像區內的信息以字節陣列的格式顯示。
模擬量總線端子模塊和多功能總線端子模塊可以通過 KS2000 組態軟件進行配置，以與每 個具體應用 佳匹配。根據不同型號，模擬量總線端子模塊寄存器中包含有溫度范圍、增益值和線性化的特性曲線。使用 KS2000 組態軟件，可以在 PC 上設置所需參數?？偩€端子模塊可以用故障安全型方式***存儲這些設置。
上電時，控制器自動完成所需設置。
| 系統參數 |
Fipio | BK7420 |
| I/O 站數量 |
256 |
| I/O 點數 |
取決于主站 |
| 數據傳輸介質 |
屏蔽雙絞電纜 (150 Ω 特性阻抗) |
| 大電纜長度 |
1,000 m，不帶放大器 |
| 數據傳輸速率 |
1 Mbaud |
| 傳輸協議 |
自動切換 FRD（4 byte）、FSD（16 byte）和 FED（64 byte） |
| 技術參數 |
BK7420 |
| 總線端子模塊數量 |
64 (通過 K-bus 擴展可達 255) |
| 現場總線的 大字節數 |
64 byte 輸入和 64 byte 輸出 |
| 數字量 I/O 信號 |
512 輸入/輸出 |
| 模擬量 I/O 信號 |
32 輸入/輸出 |
| 組態方式 |
通過 KS2000 |
| 數據傳輸速率 |
自動檢測， 大 1 Mbaud |
| 總線接口 |
1 個 D-sub 9 針接口，帶屏蔽 |
| 電源 |
24 V DC (-15 %/+20 %) |
| 輸入電流 |
70 mA + (總 K-bus 電流)/ 大 4, 500 mA |
| 啟動電流 |
2.5 倍持續電流 |
| 建議保險絲容量 |
≤ 10 A |
| K-bus 供電電流 |
1,750 mA |
| 電源觸點 |
大 24 V DC / 大 10 A |
| 電氣隔離 |
500 Vrms （電源觸點/電源電壓/ 現場總線） |
| 重量 |
約 170 g |
| 工作/儲藏溫度 |
0…+55 °C/-25…+85 °C |
| 相對濕度 |
95 %，無冷凝 |
| 抗振/抗沖擊性能 |
符合 EN 60068-2-6/EN 60068-2-27/29 標準 |
| 抗電磁干擾/抗電磁輻射性能 |
符合 EN 61000-6-2/EN 61000-6-4 標準 |
| 防護等 /安裝位置 |
IP 20/可變 |
| 附件 |
|
| KS2000 |
用于擴展參數化的組態軟件 |
| 訂貨信息 |
描述 |
| BK7420 |
用于 多連接 64 個總線端子模塊（通過 K-bus 擴展可達 255 個）的 Fipio“經濟增強型”總線耦合器 |
