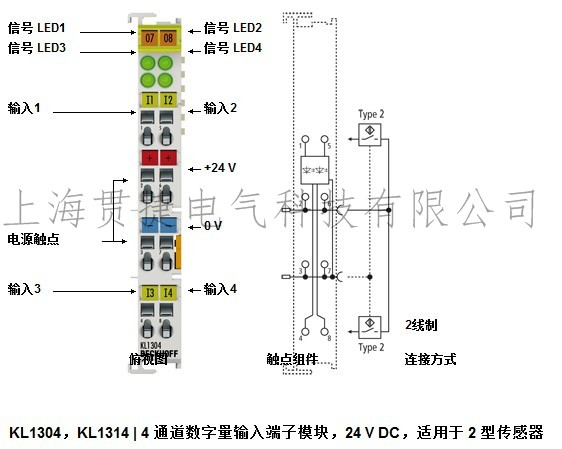

KL1304 和 KL1314 數字量輸入端子模塊從處理層獲得二進制控制信號，并以電氣隔離的形式將這些信號傳輸到更高層的自動化單元。KL1304 和 KL1314 帶有不同速度的輸入濾波。每個總線端子模塊含有 4 個通道，每個通道都有 個 LED 用來指示其信號狀態。KL1304 和 KL1314 特別適合安裝在控制柜內，以節省空間。輸入信號符合 IEC 61131-2，類型 2 標準，因此可以連接 2 線制傳感器。
| 技術參數 |
KL1304 | KS1304 |
KL1314 | KS1314 |
| 輸入點數 |
4 |
| 額定電壓 |
24 V DC (-15 %/+20 %) |
| “0“ 信號電壓 |
-3…+5 V (IEC 61131-2，類型 2) |
| “1“ 信號電壓 |
11…30 V (IEC 61131-2，類型 2) |
| 輸入濾波 |
3.0 ms |
0.2 ms |
| 輸入電流 |
6 mA (IEC 61131-2，類型 2) |
| K-bus 電流消耗 |
3 mA |
| 電氣隔離 |
500 Vrms (K-bus/現場電位) |
| 過程映像中的位寬 |
4 個輸入位 |
| 組態 |
無地址或組態設置 |
| 重量 |
約 50 g |
| 工作/儲藏溫度 |
0…+55 °C/-25…+85 °C |
| 相對濕度 |
95 %，無冷凝 |
| 抗振/抗沖擊性能 |
符合 EN 60068-2-6/EN 60068-2-27/29 標準 |
| 抗電磁干擾/抗電磁輻射性能 |
符合 EN 61000-6-2 /EN 61000-6-4 標準 |
| 防護等 /安裝位置 |
IP 20/可變 |
| 可插拔接線 |
適用于所有 KSxxxx 總線端子模塊 |
