德***萊克LIK品牌-進口自力式差壓閥是 種不需要外加能源而能自動調節 種或兩種介質壓差，使壓差維持在恒定值。用于控制甲、乙兩種燃料混合比流量調節，達到理想的燃燒條件。
進口自力式微壓調節閥的概述
進口自力式差壓閥是 種不需要外加能源而能自動調節 種或兩種介質壓差，使壓差維持在恒定值，如在工業爐氣體燃燒系統中，用于控制甲、乙兩種燃料混合比流量調節，達到理想的燃燒條件，節省燃料及投資，也可以作為煤氣、天燃氣、液化石油氣、氨氣、氮氣、氧氣等各種工業氣體的減壓、微壓、差壓的調節系統中。還可用于氫冷發電機組密封油系統，控制密封油與氫氣間的壓力差，以確保可靠密封。
進口自力式微壓調節閥的主要特點
1、執行機構元件 為靈敏， 微小的壓力變化會感測出來。
2、無填料，閥桿上下活動時不存在磨擦，密封可靠。
3、壓力調節 為方便，無需停止生產即可進行設定值調整。
4、閥體為四通形式，K，B型可通用 種閥體。
進口自力式微壓調節閥的結構與原理
微壓閥主要由檢測執行機構與調節機構兩部分組成。其結構與原理詳見圖 。

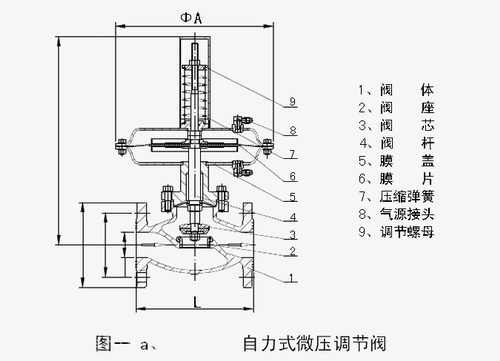

圖 a、用于控制閥后壓力的微壓閥，閥的作用方式為壓閉型。其原理如下：介質由箭頭方向流入閥體，經閥芯、閥座節流后輸出。另 路經聯接管進入檢測機構上膜室，作用于膜片上，使閥芯隨之發生相應的位移，達到減壓、穩壓之目的。如閥后壓力增加，作用于膜片上的力增加，壓縮彈簧，帶動閥芯、使閥門開啟度減小，直至閥后壓力下降到設定值為止。同理，如閥后壓力降低，作用在膜片上的力減小，由于彈簧的反作用力，帶動閥芯，使閥門開啟度增大，直到閥后壓力上升到設定值為止。設定值可通過彈簧的調節而達到。

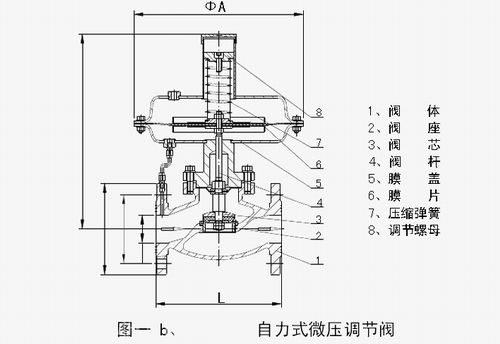

圖 b、用于控制閥前壓力的微壓閥，閥的作用方式為壓開型。其原理如下：介質由箭頭方向流入閥體，另 路經聯接管進入檢測機構下膜室，作用于膜片上，使閥芯隨之發生相應的位移，達到泄壓、穩壓之目的。如閥前壓力增加，作用于膜片上的力增加，壓縮彈簧，帶動閥芯、使閥門開啟度增大，直至閥前壓力下降到設定值為止。同理，如閥前壓力降低，作用于膜片上的力減小，由于彈簧的反作用力，帶動閥芯，使閥門開啟度減小，直到閥前壓力上升到設定值為止。設定值也可通過彈簧的調節而達到。
進口自力式微壓調節閥的主要零部件的材質
|
零件名稱
|
材料
|
|
閥體
|
ZG230～450、 ZG1Cr18Ni9Ti、 ZG0Cr18Ni12Mo2Ti
|
|
閥芯
|
1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
|
|
閥座
|
1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
|
|
閥桿
|
1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
|
|
橡膠膜片
|
夾增強滌綸織物丁晴橡膠、氟橡膠
|
|
膜蓋
|
A3、1Cr18Ni9Ti
|
進口自力式微壓調節閥的主要技術參數
|
公稱通徑DN（mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
額定流量系統（KV）
|
ZZCP/ZZVP
|
8
|
11
|
20
|
32
|
50
|
80
|
100
|
160
|
|
ZZCN
|
|
|
|
|
53
|
83
|
|
|
|
額定行程（mm)
|
6
|
8
|
10
|
15
|
20
|
|
公稱壓力PN（MPa)
|
0.10、1.0
|
|
差壓調節范圍（KPa)
|
0.5～5.5、5～10、9～14、13～19、18～24、22～28、26～33、31～38、36～44、2～51、49～58、56～66、64～78、76～90、88～100
|
|
介質溫度（℃）
|
≤80
|
|
調節精度（%）
|
≤10
|
|
允許泄漏
|
LIKTRCP/ZZVP
|
10-4×閥額定容量（Ⅳ ）
|
|
量（1/h)
|
ZZCN
|
5×10-3×閥額定容量（Ⅱ ）
|
