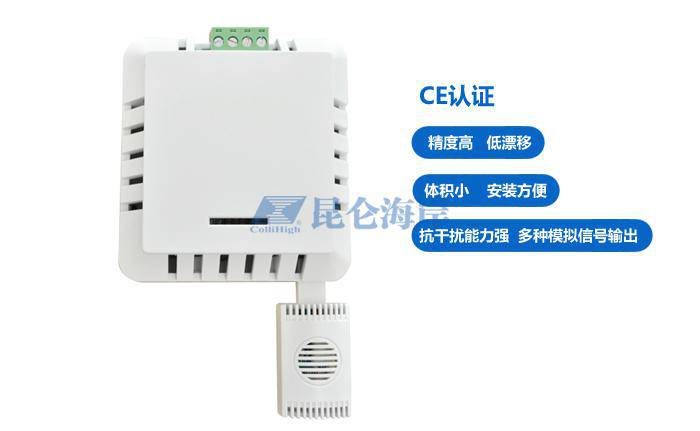

.北京昆侖海岸JWSL-2AT壁掛溫濕度變送器 傳感,變送 體化設計，適用于暖通 室內環境的溫濕度測量。外形尺寸：84mm × 90mm × 35mm接線說明：（任何錯誤接線均有可能對變送器造成不可逆損壞）出廠測試線顏色默認為
端子 4： V+（電源正或兩線制溫度供電正）
端子 3： T（溫度輸出）
端子 2： H（濕度輸出）
端子 1： GND（地或兩線制濕度供電正）
二北京昆侖海岸JWSL-2AT壁掛溫濕度變送器 使用
1、 仔細檢查，確保接線正確后，網絡輸出時：
通過 485 轉換模塊接 PC 機串口，接通 DC 24V
或 12V 電源，可通過測試軟件查看溫濕度值；
模擬輸出時：接通 DC 24V 或 12V 電源，用
萬用表測量時就會測量出對應的電流或電
壓值。（詳見通訊附錄）
2、 如想拆卸變送器，必須 斷開電源，然后進
行拆卸。
3、此變送器為室內型，變送器內部避免有水進
入，以免造成損壞。
三.北京昆侖海岸JWSL-2AT壁掛溫濕度變送器注意事項
1、 使用前請認真閱讀本說明書，確保接線正確。
任何錯誤接線均有可能對變送器造成不可逆
損壞。
2、 避免在易于傳熱且會直接造成與待測區域產
生溫差的地帶安裝，否則會造成溫濕度測量
不準確。
3、 防止化學試劑、油、粉塵等直接侵害傳感器，
勿在結露、 限溫度環境下長期使用。請勿
進行冷、熱沖擊。
四、北京昆侖海岸JWSL-2AT壁掛溫濕度變送器保養
1、變送器長時間使用會產生偏移，為保證測量
準確度，每年校準 1 次。
五、北京昆侖海岸傳感、變送 體化溫濕度變送器JWSL-2AT
1、變送器盡量避免震動，輕拿輕放。
2、長時間存儲條件：10℃～40℃；20％RH～50

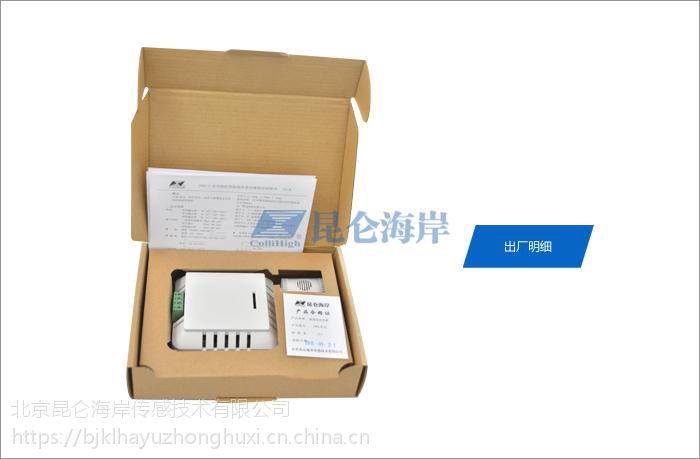

％RH。 九、開箱檢查
1、打開包裝后，檢查變送器是否完好。
2、變送器 1 支，說明書 1 份，合格證 1 張。 十、故障分析與排除
1、模擬輸出時，如變送器輸出為 0，或輸出值
不再量程之內，請檢查接線是否正確，是否
牢固。
2、網絡輸出時，如變送器通訊不上，請檢查接
線是否正確，是否牢固；通訊測試軟件是否
設置正確（串口，波特率，數據位，停止位
校驗方式，采集周期，流量控制 出廠默
認為：com1，9600，8，1，n，1000，無）。
